VICKERS威格士單作用葉片泵的平均流量是怎么計算的呢?下面由深圳市港隆液壓設備有限公司液壓泵技術部給大家講解：

　　VICKERS威格士單作用葉片泵的平均流量計算分析：圖3.19為單作用葉片泵工作原理圖。單作用葉片泵也是由轉子l、定子2、 葉片3和配油盤(圖中未畫出)等零件組成。與雙作用葉片泵明顯不同之處是，定子的內(nèi)表面是圓形的， 轉子與定子之間有一偏心量e，配油盤只開一個吸油窗口和一個壓油窗口。當轉子轉動時，由于離心力作用，葉片頂部始終壓在定子內(nèi)圓表面上。這樣，兩相鄰葉片間就形成了密封容腔。顯然，當轉子按圖示方向旋轉時，圖中右側的容腔是吸油腔，左側的容腔是壓油腔，它們?nèi)莘e的變化分別對應著吸油和 壓油過程。封油區(qū)如圖中所示。由于在轉子每轉一周的過程中，每個密封容腔完成吸油、壓油各一次，因此也稱為單作用式葉片泵。單作用式葉片泵的轉子受不平衡液壓力的作用，故又被稱為非卸荷式葉片泵。

圖3.19為單作用葉片泵工作原理圖  圖3.20為單作用葉片泵的配油盤和轉子結構簡圖

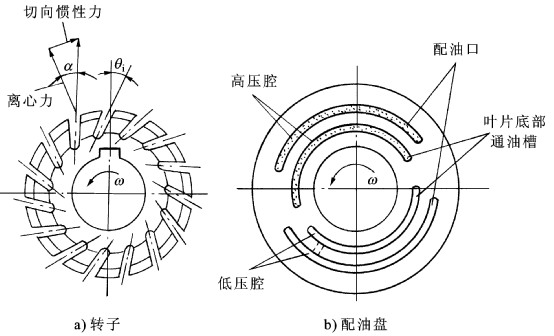

　　上述工作原理表明，改變定子與轉子偏心距的方向也就改變了泵的吸、壓油口，即原來的吸油口變成壓油口，原來的壓油口變成吸油口；改變上述偏心距的大小意味著改變了泵的排量。 當偏心量為零時，密封容腔不會有容積變化，因此也就不具備液壓泵的工作條件了。同樣道理，為了使葉片運動自如、減小磨損，葉片槽通常向后（注意，這里與雙作用葉片泵不同）傾斜20o～30o。 圖3.20為單作用 葉片泵的配油盤和轉子結構簡圖。

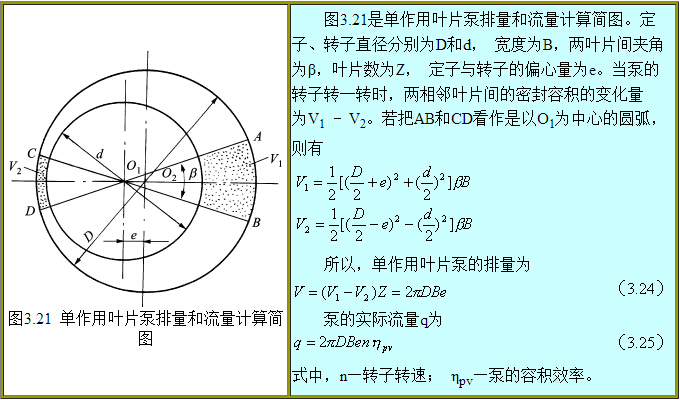

　　根據(jù)下面的單作用葉片泵的排量和流量簡圖和計算公式都可以知道VICKERS威格士單作用葉片泵的平均流量計算。
